一、概 述
HX-LWQ型氣體渦輪流量傳感器是吸取了國內外流量儀表技術經過優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制開發的新一代高精度氣體精密計量儀表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動的低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。 該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖信號的方式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。
二、產品特點
優質合金渦輪，具有更高的穩流和耐腐蝕作用
進口優質專用軸承，使用壽命長
計量室與通氣室隔絕，保 證了儀表的安全性
流量范圍寬（Qmax/Qmin≥20:1)，重復性好，精度高（可達1.0級），壓力損失小，始動流量低，可
達0.6m3/h
儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65
三、儀表分類
1．按儀表功能分類LWQ系列氣體渦輪流量計可分為3大類，即：
氣體渦輪流量傳感器/變送器
智能一體化氣體渦輪流量計
智能溫壓補償一體化氣體渦輪流量計

2．功能說明

111	■ 氣體渦輪流量傳感器/變送器

該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。該類渦輪流量計均為防爆產品，防爆等級為：ExdIIBT6。

按照不同的輸出信號，該類產品可分為LWQ-N-□型和LWQ-A-□型

應用場合：可作為工況流量信號的采集儀表，將流量信號遠傳至上位機

111	■智能一體化氣體渦輪流量計
		一體化智能儀表，采用雙排液晶現場顯示，具有機構緊湊、讀數直觀清晰、不受外界電源干擾、抗雷擊、成本低等明顯優點。

該類渦輪流量計按照供電方式、是否具備遠傳信號輸出可分為LWQ-B-□型和LWQ-C-□型。

應用場合：
 1.在溫度、壓力相對穩定的工況現場，作為工業控制儀表
 2.在溫度、壓力相對穩定的工況現場，用戶可根據儀表示值氣體方程自行運算到標況流量。

※標準狀態流量（標況流量）：指在20℃、生活大氣壓下的氣體流量

應用場合：精 確計量或貿易結算

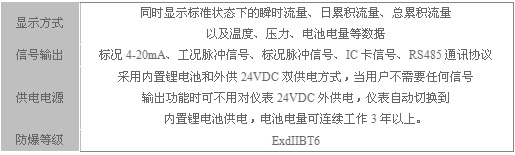

1.基本參數： (表1)

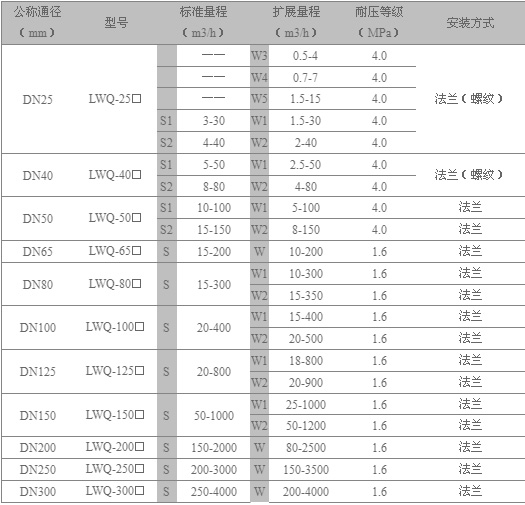

2.測量范圍及工作壓力： (表2)

注1：表2中“標準量程”中標示的測量范圍為通用測量范圍；（即適用于：LWQ-N/A/B/C/D）
注2：表2中“擴展量程”中標示得測量范圍僅用于“智能一體化氣體渦輪流量計”或“智能溫壓補償一體化氣體渦輪流量計” （即適用于：LWQ-B/C/D）

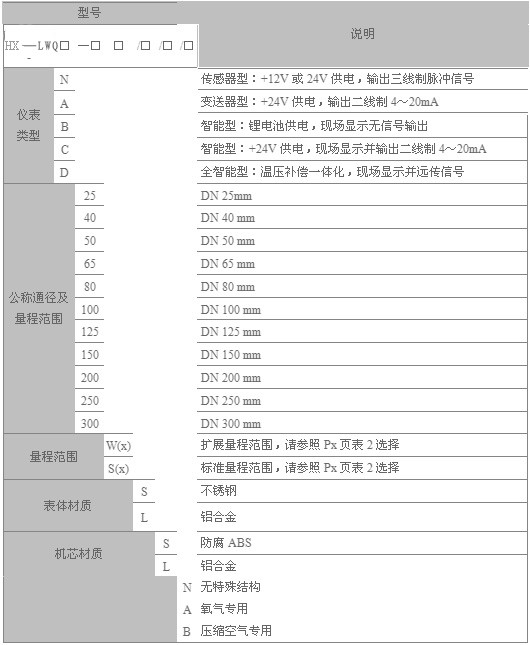

1.選型說明
用戶在選型時，應根據管道公稱壓力、介質高壓力、介質溫度、介質組分情況、流量范圍及信號輸出要求合理選擇流量計的型號規格。
為使流量計的使用性能最 佳，流量計的使用流量范圍應在（20%～80%）Qmax范圍內比較合適。
流量計出廠時的信號輸出方式：工況脈沖信號輸出（三線制）、標準流量信號（IC卡）輸出或RS-485通訊輸出。若要求有其它輸出功能，請在訂貨時說明。

例：選用一臺不銹鋼材質，溫壓補償一體化氣體渦輪流量計來測量氧氣，用戶工況測量范圍為3-50m3/h,型號為：LWQ-D-40W1/S/S/A
