產品概述

產品概述:

插入式質量流量計專為大管線的氣體監測控制而設計，進行在線安裝將不再困難，同時更加經濟。插入式質量流量計配有自密式閥門，從而為客戶提供了一個最輕微干擾正常工作的情況下解決氣體測量的有效方案。建議使用在管徑≥150mm的管線上。所有插入式質量流量計的精度為±(1.5+0.5FS)%，并可依據客戶需求達到更高標準。該產品的工作環境溫度為-20 ~ 60^oC，工作壓力為1.5 MPa。該產品還可應用于生產過程中的氣體測控如：氧、氮、氦、氬、甲烷、壓縮空氣等氣體的監測和控制，除此之外，還可廣泛應用于其它領域。

產品特點：

高感應度，通過獨立集成模塊，測量范圍可低至0.01Nm/sec，可高至65Nm/sec
利用熱式質量流量計原理，傳感器可直接測量流體質量
獨特的MEMS設計使穩定性和耐久性更高
標準電源電壓為8-24V
工業標準通訊接口可輕松實現網絡和遠程控制

技術參數：

精度： ±(1.5+0.5FS)%
測量范圍：0.01~65m/sec(例：DN150: 0.6~3500Nm³/hr)
測量環境：溫度(-20~65)^oC；濕度：≤95%RH(無結冰、無凝露)
測量管徑：80~1600mm
顯示內容：瞬時流量、累計流量
輸出模式：4~20mA;RS485;脈沖
校準條件：空氣，20^oC；101.325kPa

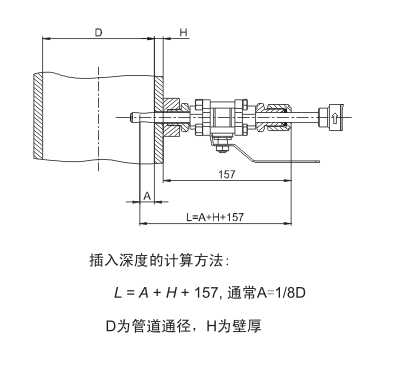

機械尺寸：

管道直徑 (mm)	插入深度 (mm)	探桿總長度(H為壁厚) (按15通徑的球閥計算)	定長	流量范圍(Nm3/hr)
80	11	168+H	桿長250；直徑14 球閥15	1000
100	13	170+H		1600
125	16	173+H		2500
150	20	177+H		3500
200	26	183+H		6500
250	33	190+H		10000
300	40	197+H		15000
350	46	203+H		20000
400	53	210+H		25000
450	60	217+H	桿長325；直徑14 球閥15	32000
500	66	223+H		40000
600	80	237+H		55000
700	93	250+H		75000
800	106	263+H		100000
900	119	276+H		130000
1000	132	289+H		160000
1100	146	302+H	桿長400；直徑19 球閥20	200000
1200	159	329+H		230000
1300	172	343+H		270000
1400	186	356+H		320000
1500	199	369+H		360000
1600	212	382+H		400000
